無人機與無刷電機：初見

在陽光明媚的周末，公園里總能看到這樣的場景：一個年輕人手持遙控器，眼神專注，隨著他手指的操作，一架小巧的無人機緩緩升起，迅速攀升至高空，在空中靈活地穿梭、盤旋，從獨特的視角記錄下公園的美景、人們的歡聲笑語 。這看似簡單的飛行背后，卻蘊含著眾多的科技奧秘，而其中一個關鍵的因素就是無人機的 “心臟”—— 電機。

當我們深入探究無人機的構造時，就會發現一個有趣的現象：市面上絕大多數無人機都選用了無刷電機作為動力源。這不禁讓人產生疑問：在電機的大家族里，有刷電機、直流電機等多種類型，為什么獨獨無刷電機能在無人機領域脫穎而出，成為無人機的 “最佳拍檔” 呢？接下來，就讓我們一起揭開其中的奧秘。

電機界的 “新老對決”：有刷電機 VS 無刷電機

在深入探討無刷電機為何成為無人機的 “寵兒” 之前，我們先來認識一下電機家族中的兩位 “成員”—— 有刷電機和無刷電機，了解它們各自的特點和工作方式 。

（一）有刷電機：曾經的 “元老”

有刷電機，作為電機領域的 “元老”，有著較為悠久的應用歷史。它的基本結構主要包括電刷、換向器、線圈和永磁體 。電刷一般由碳或石墨等導電材料制成，它與換向器緊密接觸，是電流進入轉子線圈的 “通道”。換向器則是由一片片相互絕緣的金屬片組成，固定在電機的轉軸上，隨著轉子一起旋轉。線圈纏繞在轉子上，當電流通過線圈時，會產生磁場。永磁體位于定子部分，提供一個固定的磁場 。

有刷電機的工作原理說起來也不難理解。當直流電源接通后，電流通過電刷流到換向器，再進入轉子的線圈中。根據電磁感應原理，通電線圈在永磁體產生的磁場中會受到力的作用，從而產生轉矩，使轉子開始旋轉。在轉子旋轉的過程中，換向器和電刷會不斷地改變線圈中電流的方向，確保轉子始終受到同一個方向的轉矩，持續轉動下去 。

舉個簡單的例子，就好比我們騎著一輛自行車，每踩一圈踏板，就需要調整一下鏈條的位置，才能保證自行車一直向前行駛。這里的踏板就相當于有刷電機中的電源，鏈條的調整就如同電刷和換向器改變電流方向，而自行車的前進就像電機轉子的轉動 。

有刷電機的優點在于結構相對簡單，制造工藝成熟，成本也比較低。這使得它在一些對成本敏感、性能要求不是特別高的場合得到了廣泛應用，比如一些普通的家用電器、電動玩具等 。但它也存在著一些明顯的缺點。由于電刷和換向器在電機運轉過程中會不斷地摩擦，這不僅會產生磨損，導致電刷和換向器需要定期更換，增加了維護成本和停機時間，還會產生電火花。這些電火花不僅會干擾周圍的電子設備，影響其正常工作，還存在一定的安全隱患，在一些易燃易爆的環境中就無法使用 。此外，有刷電機的能量轉換效率相對較低，運行時會產生較多的熱量，這也在一定程度上限制了它的應用范圍 。

（二）無刷電機：嶄露頭角的 “新星”

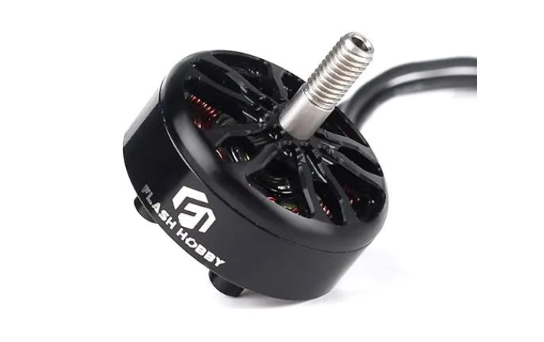

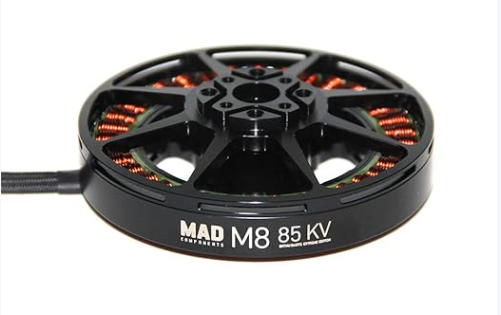

無刷電機，作為電機領域的 “后起之秀”，近年來在各種應用場景中迅速崛起。它的結構與有刷電機有著較大的區別，主要由定子、轉子、位置傳感器和控制器等部分組成 。定子上繞有線圈，當電流通過這些線圈時，會產生旋轉磁場。轉子則是由永磁體制成，在定子產生的旋轉磁場作用下，轉子會跟著轉動。位置傳感器就像是無刷電機的 “眼睛”，它能夠?qū)崟r監測轉子的位置，并將這些信息反饋給控制器 。

無刷電機的工作原理基于電子換向技術。與有刷電機通過電刷和換向器的機械接觸來改變電流方向不同，無刷電機是通過控制器根據位置傳感器反饋的信號，來適時地切換定子線圈中的電流方向，從而實現電機的連續轉動 。簡單來說，有刷電機是靠 “機械摩擦” 來換相，而無刷電機則是靠 “電子智能控制” 來換相 。

比如在一些高端的電動汽車中，無刷電機就發揮了重要作用。它能夠根據車輛的行駛狀態和駕駛員的操作指令，快速、精準地調整電機的轉速和扭矩，實現高效、平穩的驅動，這是有刷電機很難做到的 。

從結構和工作原理上的差異，我們就能看出無刷電機相比有刷電機具有諸多優勢。它沒有電刷和換向器的機械摩擦，大大減少了磨損和能量損耗，提高了電機的效率和使用壽命；沒有電火花產生，不僅更加安全可靠，還不會對周圍的電子設備造成干擾；而且通過精確的電子控制，無刷電機能夠?qū)崿F(xiàn)更加精準的轉速控制和更高的運行精度，在一些對控制精度要求極高的場合，如航空航天、工業自動化等領域，無刷電機的優勢就更加明顯 。
